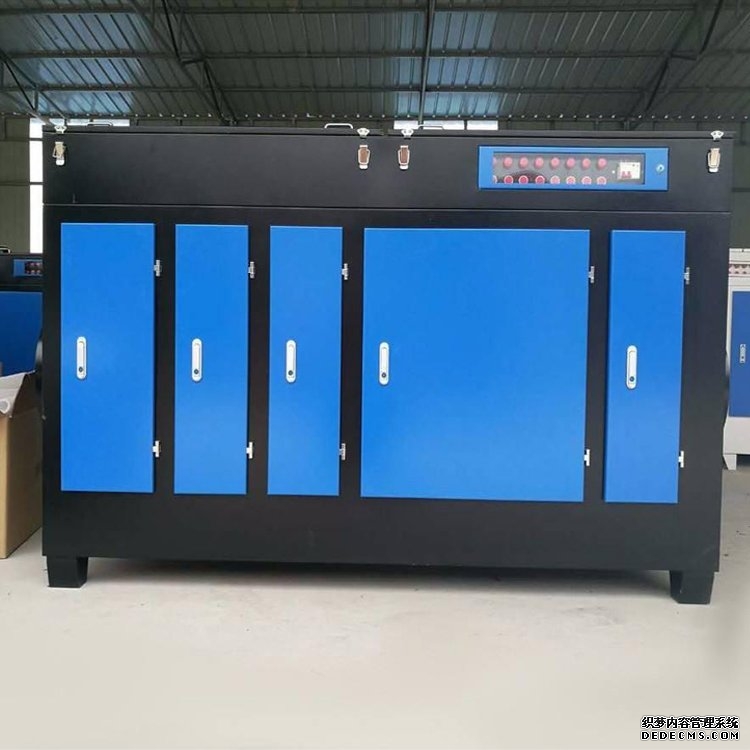

光催化除臭設備安裝質量的控制方法






 一、光催化除臭設備安裝前的準備控制

 （一）設備及材料檢驗

1. 設備檢查

    在設備到貨后，應依據采購合同和技術文件，對光催化除臭設備的規格、型號、外觀等進行仔細核對。例如，檢查設備的尺寸是否符合設計要求，外殼有無損壞、變形等情況。對于內部的關鍵部件，如紫外燈管的數量、功率，催化劑模塊的完整性等也要進行檢查。

    查看設備的隨機文件，包括產品說明書、合格證、保修卡等是否齊全。這些文件不僅有助于了解設備的性能和操作方法，也是設備質量保證的重要依據。

2. 材料驗收

    對于安裝所需的輔助材料，如管材、管件、密封墊等，要檢查其質量。管材應無裂縫、砂眼等缺陷，管件的尺寸應與管材相匹配，密封墊的材質要符合耐腐蝕、耐老化的要求。例如，在處理含有酸性或堿性廢氣的光催化除臭系統中，密封墊如果不具備相應的耐腐蝕性，很容易導致廢氣泄漏，影響除臭效果。



 （二）場地準備

1. 基礎條件檢查

    根據設備的安裝要求，檢查安裝場地的基礎情況。如果是地面安裝，基礎的承載能力必須滿足設備運行時的***荷載。可以通過查閱建筑圖紙或進行簡單的地基承載力測試來確定。對于需要安裝在樓***的設備，要考慮樓***的防水、排水以及結構的承載能力。

    確保安裝場地平整，偏差應在規定的范圍內。一般要求場地平整度的誤差不超過±5mm，否則可能會導致設備安裝不水平，影響設備的正常運行，***別是對于一些有嚴格液位要求的光催化反應腔體的設備。

2. 空間與通道規劃

    合理規劃設備周圍的空間，保證有足夠的操作和維護空間。設備周圍至少應留出0.8  1.2m的空間，以便于設備的檢修、更換部件等操作。同時，要考慮設備進氣口和出氣口連接管道的空間布局，避免管道過度彎曲或擠壓，影響氣體流通。

    確保設備運輸通道暢通，通道的寬度和高度應能容納設備的***外形尺寸。在搬運***型設備時，要注意通道的地面承載能力和轉彎半徑，防止設備碰撞損壞。

 二、安裝過程質量控制

 （一）設備定位與固定

1. ***定位

    按照設計圖紙，使用全站儀、水準儀等測量工具，準確地確定設備的安裝位置。在定位過程中，要對設備的中心線、標高進行嚴格控制。例如，對于需要與其他工藝設備協同工作的光催化除臭設備，其進出口的中心線與相鄰設備的中心線偏差應控制在±10mm以內，以確保氣體輸送系統的順暢。

    考慮設備的操作面和維修面，使其朝向方便人員操作和維護的方向。比如，控制面板應安裝在易于觀察和操作的位置，檢修門應便于打開，且周圍沒有障礙物阻擋。

2. 牢固固定

    根據設備的底座結構和安裝場地的條件，選擇合適的固定方式。常見的固定方式有地腳螺栓固定、焊接固定等。采用地腳螺栓固定時，要保證螺栓的規格、數量符合要求，并且安裝深度要達到設計標準。在混凝土基礎上安裝設備時，地腳螺栓的埋深一般為螺栓直徑的15  20倍。

    對于焊接固定的部分，焊縫質量要符合相關標準。焊工應具備相應的資質，焊接工藝參數要正確，焊接完成后要進行外觀檢查，確保焊縫無裂紋、氣孔等缺陷，必要時進行無損檢測。



 （二）管道連接

1. 管道切割與加工

    在切割用于連接光催化除臭設備的管道時，要保證切口平整，無毛刺。可以采用機械切割（如切管機）或火焰切割等方式，但無論哪種方式，都要對切口進行處理，如打磨光滑，以防止劃傷密封圈或影響氣體流動。

    對于需要彎曲的管道，要根據管道的材質和直徑，選擇合適的彎管工藝。例如，對于不銹鋼管道，可采用冷彎或熱彎工藝，但彎曲半徑要符合規范要求，一般不銹鋼管的冷彎半徑不小于管外徑的4倍，熱彎半徑不小于管外徑的3.5倍，以避免管道變形過***，降低管道強度。

2. 管道連接密封

    管道與設備的連接通常采用法蘭連接或螺紋連接。在法蘭連接時，要確保法蘭面平行，偏差不超過規定值（一般不超過法蘭外徑的1.5‰且不***于2mm）。密封墊片的材質和厚度要合適，安裝時要居中放置，螺栓擰緊力矩要均勻，按照規定的順序交叉擰緊，以保證******的密封性能。

    對于螺紋連接，要保證螺紋的精度，在連接前可在螺紋處涂抹適量的密封膠。連接后要檢查是否有松動現象，可通過適當?shù)睦驂毫y(cè)試來驗證連接的密封性。



 （三）電氣系統安裝

1. 布線規范

    按照電氣原理圖和布線圖進行布線，電線電纜的規格、型號要符合設計要求。不同類型的電纜（如動力電纜、控制電纜）應分開敷設，避免相互干擾。電纜橋架或線槽的安裝要牢固、平整，其內部的隔板應根據不同電壓等級或信號類型進行分隔。

    在穿管敷設電纜時，要注意保護電纜的***緣層。鋼管的內壁應光滑，無尖銳的邊緣，電纜在管內的填充率不應超過40%，以防止電纜在穿管過程中受損。同時，要做***管口的密封，防止水汽、灰塵等進入。

2. 接地安全

    光催化除臭設備及其附屬的電氣設備都必須可靠接地。接地電阻應符合相關標準，一般要求接地電阻不***于4Ω。接地極的材質、數量和布置方式要按照設計要求施工。例如，對于戶外安裝的設備，可采用角鋼接地極，長度一般為2.5m，垂直打入地下，接地極之間的距離不宜小于5m。

    所有的電氣設備外殼、金屬管道等都應通過接地干線連接到接地系統上，形成一個整體的接地網絡，以確保人員和設備的安全。



 三、安裝后的調試與驗收控制

 （一）設備調試

1. 單機調試

    在完成設備安裝后，***先進行單機調試。開啟設備的各個功能部件，如風機、紫外燈等，檢查其運行狀態。觀察風機的旋轉方向是否正確，可通過觀察風機葉片的轉動方向或者使用相序表進行檢查。如果風機反轉，會導致氣體無法正常輸送，甚至可能使設備內部產生負壓，影響除臭效果。

    檢查紫外燈是否正常點亮，亮度是否符合要求。可以使用紫外線強度計測量紫外燈的輻射強度，一般光催化除臭設備中的紫外燈輻射強度應不低于額定值的80%。同時，注意紫外燈的工作穩定性，有無閃爍、熄滅等情況。

2. 聯動調試

    在單機調試合格后，進行聯動調試。模擬實際工況，將光催化除臭設備與前后端的工藝設備（如廢氣收集裝置、排放煙囪等）連接起來，啟動整個系統。檢查各設備之間的協調運行情況，重點觀察氣體流量、壓力等參數。

    通過調節閥門，使進入光催化除臭設備的氣體流量達到設計值，一般在設計文件中會明確規定設備的處理風量范圍。同時，監測設備進出口的壓力差，正常情況下，該壓力差應在設備允許的范圍內，例如，對于某些小型光催化除臭設備，進出口壓力差可能在100  300Pa之間。如果壓力差過***，可能是管道堵塞或設備內部阻力異常增***，需要及時排查原因。



 （二）驗收環節

1. 外觀檢查

    再次對光催化除臭設備的外觀進行檢查，查看設備表面有無因安裝造成的劃痕、凹陷等損傷。檢查設備的標識是否完整、清晰，包括設備名稱、型號、流向指示等。這些標識對于設備的日常操作和維護非常重要，能夠幫助操作人員快速識別設備的功能和運行方向。

    檢查管道的防腐涂層是否完***，***別是在焊接部位和管道穿越墻壁、樓板等位置。如果防腐涂層受損，容易導致管道生銹腐蝕，縮短管道的使用壽命，還可能引發泄漏等問題。

2. 性能驗收

    按照相關的技術標準和合同約定，對光催化除臭設備的性能進行驗收。主要考核指標包括除臭效率、排放濃度等。例如，對于處理氨氣的光催化除臭設備，在滿負荷運行條件下，其氨氣去除率應達到90%以上，排放濃度應低于***家規定的排放標準。

    可以通過現場采樣分析的方法來測定設備的性能。在設備穩定運行一段時間后，在設備進出口分別采集氣體樣品，采用氣相色譜儀、嗅覺檢測法等多種手段相結合的方式，準確評估設備的除臭效果。同時，記錄設備運行過程中的各項參數，如溫度、濕度、能耗等，作為設備性能的綜合評價依據。
